3DOF 360° Motion SimPit
Moderator: JaBoG32 Stab
- JaBoG32_Tronix
- Advanced Member
- Beiträge: 947
- Registriert: 17. Okt 2014, 18:01
Re: 2DOF 360° SimPit
Sidd
Sieht cool aus, habe ich es richtig verstanden das Du ein FFB für den Stick baust? Wenn ja würde mich das Thema sehr interessieren
Sieht cool aus, habe ich es richtig verstanden das Du ein FFB für den Stick baust? Wenn ja würde mich das Thema sehr interessieren
- JaBoG32_Siddharta
- Senior Member
- Beiträge: 1812
- Registriert: 17. Mai 2012, 21:39
Re: 2DOF 360° SimPit
Jepp...und mit etwas Glück ist das FFB wesentlich realistischer und präziser als das von dem G940.
- JaBoG32_Tronix
- Advanced Member
- Beiträge: 947
- Registriert: 17. Okt 2014, 18:01
Re: 2DOF 360° SimPit
Cool, dann müssen wir uns mal darüber unterhalten :spring:
- JaBoG32_Siddharta
- Senior Member
- Beiträge: 1812
- Registriert: 17. Mai 2012, 21:39
Re: 2DOF 360° SimPit
Ich versuch ein kleine Anleitung zu machen. Dauert aber etwas da ja WIP...geht gut vorwärts: Umlenkrollen, Motorhalterung, Bowdenzugführung und Motorflansch ist fertig.
Hier die Stückliste, Grobskizze und Budget:
Original Arduino UNO: 23,-
https://www.amazon.de/Arduino-Uno-Rev3- ... B008GRTSV6
Sabertooth 2x12: 75,-
https://www.dimensionengineering.com/pr ... rtooth2x12
DC 12V Scheibenwischer Motor: 2x 35,-
https://www.ebay.de/itm/SCHEIBENWISCHER ... Swys5WUHor
Netzteil 12V 350W: 25,-
https://led24.de/led-transformator-12v/
Federn ca. d=10mm; l=30mm, Fn (max. Kraft)=50N: 4stck a 3,-
https://www.federnshop.com/de/produkte/ ... etail=true
Bowdenzüge mit Befestigungen: 4x 5,-
https://www.ebay.de/itm/161017961124?_t ... EBIDX%3AIT
Diverses:
Halterung für Motor, evtl. Winkel für Motorflansch,
Halterung für Umlenkbuchsen, Schrauben, Aluhülsen d=8mm, Gewindestab M8,
Headerkabel für Arduino, Stromkabel, USB Kabel, usw. : 40,-
Summe: ~265,- €
Hier ein Erklärung zur Skizze:
- Die beiden Motoren werden z.B. unter dem Sitz hinter dem Stick fest montiert. Auf jeder Motorachse ist ein Flansch angebracht der sich um 180° dreht.
- Dieser Flansch ist mit je zwei Bowdenzüge verbunden. Abhängig von der Länge des Flansches wird als einen Weg erzeugt (ca. 4cm sind gut).
- Die Bowdenzüge laufen dann zu den Umlenklagern (ein glatte Metallstange tut es auch) die jeweils 90° versetzt zu dem Stick angeordnet sind.
- Diese Lager müssen SEHR fest montiert sein - am Besten auf der selben Bodenplatte, auf der auch der Stick montiert ist. Mindestabstand zum Stick ist 8cm.
Die Lager sind oben mit großen Scheiben gesichert damit der Bowdenzug nicht abhaut.
- Nach der Umlenkung wird der Bowdenzug mit der Zugfeder verbunden (am Besten mit schraubbaren Endstücken).
- Die Zugfeder selbst wird direkt am UNTEREN Ende des Sticks befestigt.
- Beim Warthog ist das die große Überwurfmutter. Um die Zugfedern anzubringen muss man vier Löcher in den Metallring bohren (ja nicht zu WEIT bohren!) und ein Gewinde (min. M5) schneiden.
- Dann Gewindehacken eindrehen und Feder einhängen. That´s it!
- Die Motoren erhalten für jeder Achse getrennt ein PWM Signal vom Sabertooth und spannen damit die Federn vor. Da immer zwei Federn gegenüber stehen sind, wird der Stick entweder leicht oder schwer zum Mittelpunkt gezogen!
D.h. mit diesem System kann der Stick nicht manuell getrimmt werden (dafür bräuchte man dann vier Motoren und eine extrem komplexe Steuerung)
Resulat: Wenn man immer mehr Gs zieht, wird die Elevator Achse immer strammer.
Wenn man dagegen rollt, wird die Aileron Achse schwerer. Rollt man das AC sehr schnell von einer Seite auf die andere, wird im moment des Wechseln die Ailerion Achse extrem schwer
(sehr wichtig um präzise zu steuern) .
Im Stall dagegen reißt dann die Vorspannung zum Teil ganz ab.
Und je schneller man fliegt desto schwer wird generell die ganze Steuerung.
Ah ja hier nochmal der Link was die Game-Schnittstelle und die USB-Motorsteuerung angeht:
https://www.x-sim.de/forum/viewtopic.php?f=39&t=723
und hier wie der Sabertooth angeschlossen wird:
https://www.x-sim.de/forum/viewtopic.php?p=13294#p13294
Das ließt sich komplex ist aber eigentlich sehr einfach, bei Fragen dazu - Fragen
Hier die Stückliste, Grobskizze und Budget:
Original Arduino UNO: 23,-
https://www.amazon.de/Arduino-Uno-Rev3- ... B008GRTSV6
Sabertooth 2x12: 75,-
https://www.dimensionengineering.com/pr ... rtooth2x12
DC 12V Scheibenwischer Motor: 2x 35,-
https://www.ebay.de/itm/SCHEIBENWISCHER ... Swys5WUHor
Netzteil 12V 350W: 25,-
https://led24.de/led-transformator-12v/
Federn ca. d=10mm; l=30mm, Fn (max. Kraft)=50N: 4stck a 3,-
https://www.federnshop.com/de/produkte/ ... etail=true
Bowdenzüge mit Befestigungen: 4x 5,-
https://www.ebay.de/itm/161017961124?_t ... EBIDX%3AIT
Diverses:
Halterung für Motor, evtl. Winkel für Motorflansch,
Halterung für Umlenkbuchsen, Schrauben, Aluhülsen d=8mm, Gewindestab M8,
Headerkabel für Arduino, Stromkabel, USB Kabel, usw. : 40,-
Summe: ~265,- €
Hier ein Erklärung zur Skizze:
- Die beiden Motoren werden z.B. unter dem Sitz hinter dem Stick fest montiert. Auf jeder Motorachse ist ein Flansch angebracht der sich um 180° dreht.
- Dieser Flansch ist mit je zwei Bowdenzüge verbunden. Abhängig von der Länge des Flansches wird als einen Weg erzeugt (ca. 4cm sind gut).
- Die Bowdenzüge laufen dann zu den Umlenklagern (ein glatte Metallstange tut es auch) die jeweils 90° versetzt zu dem Stick angeordnet sind.
- Diese Lager müssen SEHR fest montiert sein - am Besten auf der selben Bodenplatte, auf der auch der Stick montiert ist. Mindestabstand zum Stick ist 8cm.
Die Lager sind oben mit großen Scheiben gesichert damit der Bowdenzug nicht abhaut.
- Nach der Umlenkung wird der Bowdenzug mit der Zugfeder verbunden (am Besten mit schraubbaren Endstücken).
- Die Zugfeder selbst wird direkt am UNTEREN Ende des Sticks befestigt.
- Beim Warthog ist das die große Überwurfmutter. Um die Zugfedern anzubringen muss man vier Löcher in den Metallring bohren (ja nicht zu WEIT bohren!) und ein Gewinde (min. M5) schneiden.
- Dann Gewindehacken eindrehen und Feder einhängen. That´s it!
- Die Motoren erhalten für jeder Achse getrennt ein PWM Signal vom Sabertooth und spannen damit die Federn vor. Da immer zwei Federn gegenüber stehen sind, wird der Stick entweder leicht oder schwer zum Mittelpunkt gezogen!
D.h. mit diesem System kann der Stick nicht manuell getrimmt werden (dafür bräuchte man dann vier Motoren und eine extrem komplexe Steuerung)
Resulat: Wenn man immer mehr Gs zieht, wird die Elevator Achse immer strammer.
Wenn man dagegen rollt, wird die Aileron Achse schwerer. Rollt man das AC sehr schnell von einer Seite auf die andere, wird im moment des Wechseln die Ailerion Achse extrem schwer
(sehr wichtig um präzise zu steuern) .
Im Stall dagegen reißt dann die Vorspannung zum Teil ganz ab.
Und je schneller man fliegt desto schwer wird generell die ganze Steuerung.
Ah ja hier nochmal der Link was die Game-Schnittstelle und die USB-Motorsteuerung angeht:
https://www.x-sim.de/forum/viewtopic.php?f=39&t=723
und hier wie der Sabertooth angeschlossen wird:
https://www.x-sim.de/forum/viewtopic.php?p=13294#p13294
Das ließt sich komplex ist aber eigentlich sehr einfach, bei Fragen dazu - Fragen
- Dateianhänge
-
- Skizze-Warthog-FFB-Forcefeedback.pdf
- (304.62 KiB) 379-mal heruntergeladen
JaBoG32 322nd "Flying Monsters"
- JaBoG32_Tronix
- Advanced Member
- Beiträge: 947
- Registriert: 17. Okt 2014, 18:01
Re: 2DOF 360° SimPit
Hi Sidd, cool Danke... die Kosten sind ja überschaubar...
Hast schon paar Fotos? Sieht man die Bowdenzüge dann, oder wie hast die das gedacht? Wir bestimmt toll, wenn das funktioniert... :spring:
Hast schon paar Fotos? Sieht man die Bowdenzüge dann, oder wie hast die das gedacht? Wir bestimmt toll, wenn das funktioniert... :spring:
- JaBoG32_Siddharta
- Senior Member
- Beiträge: 1812
- Registriert: 17. Mai 2012, 21:39
Re: 2DOF 360° SimPit

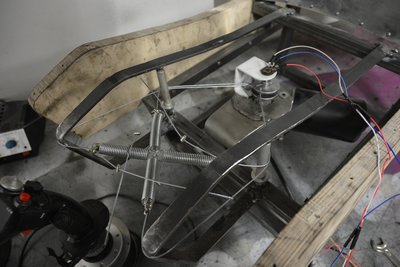

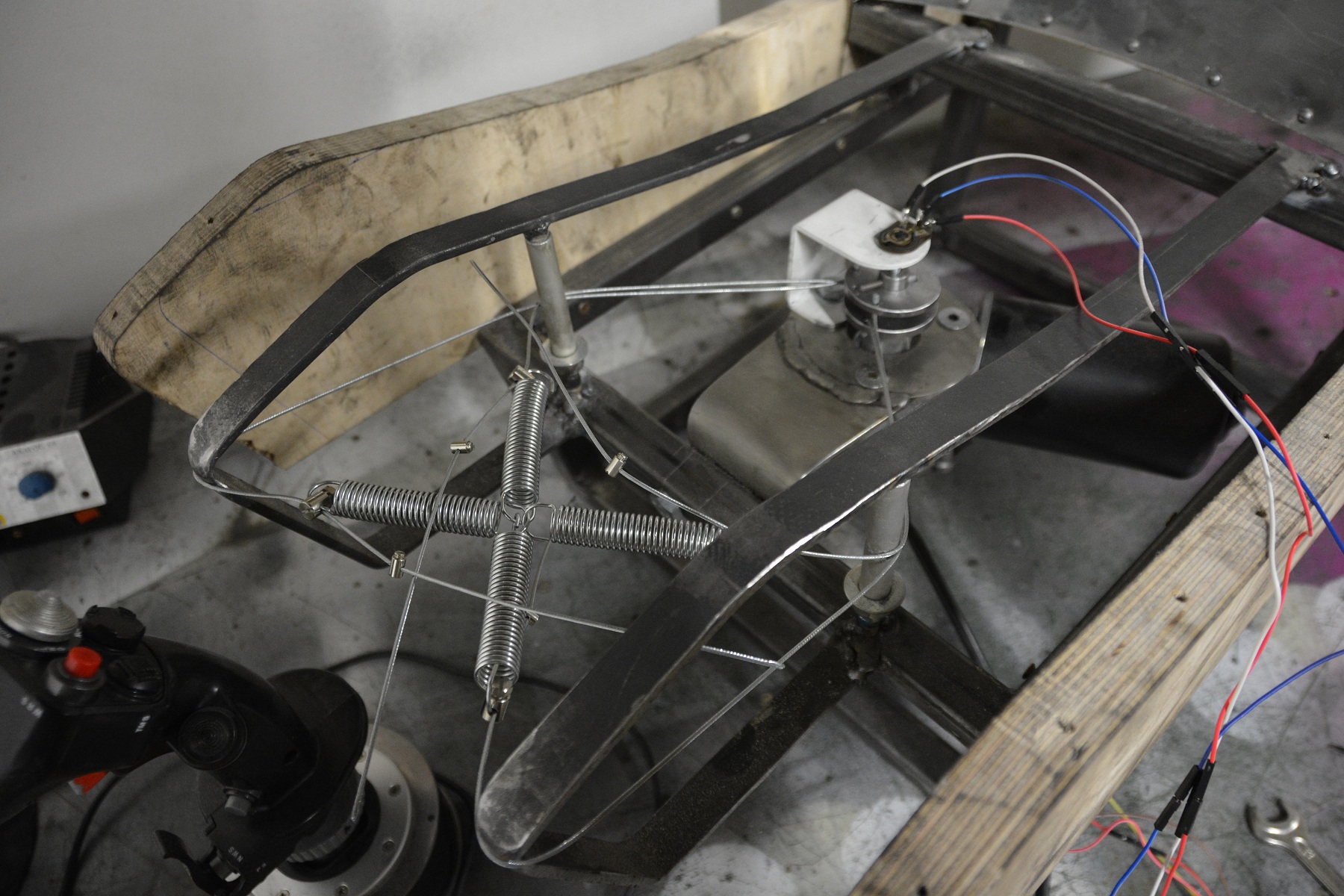

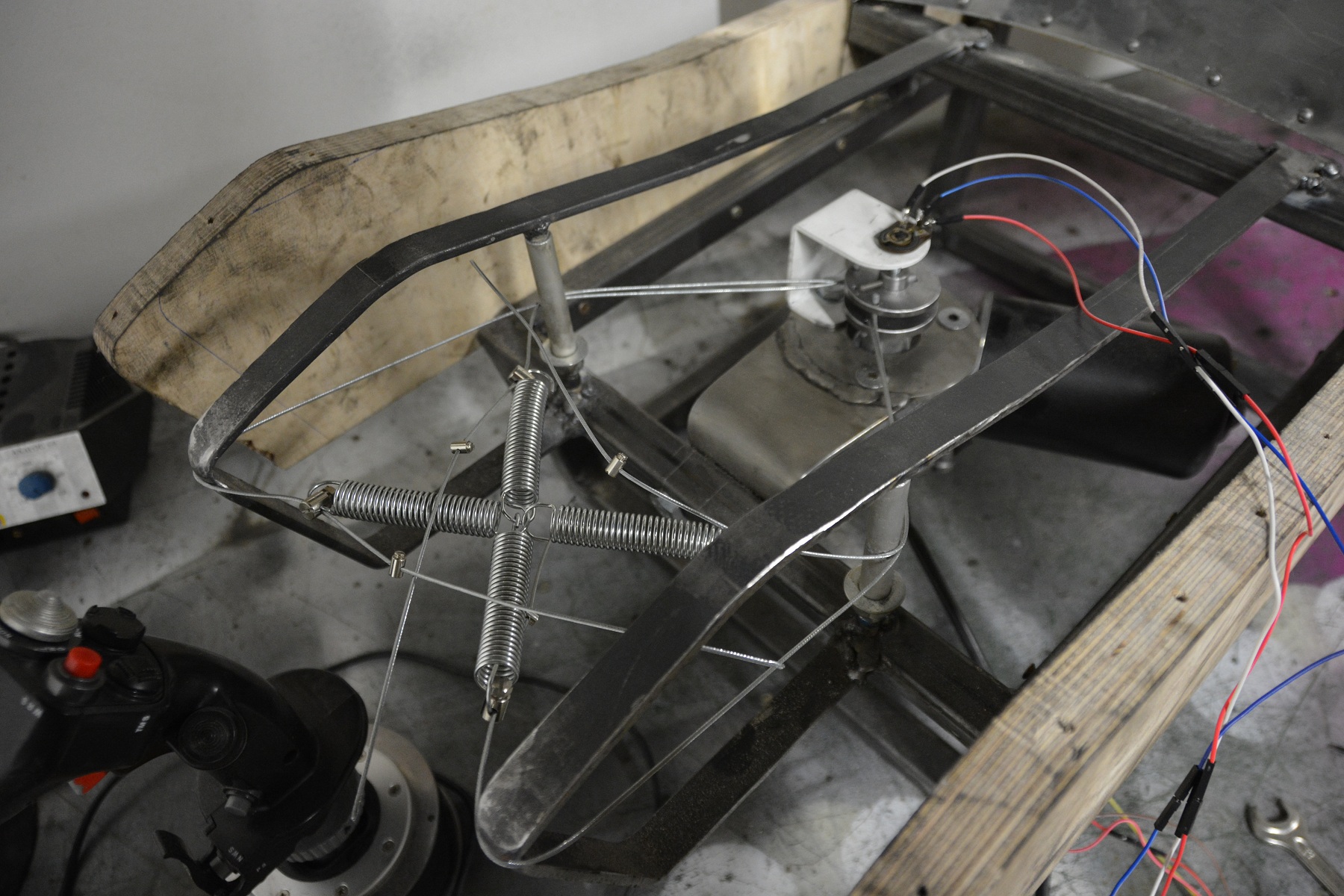

Das FFB funktioniert im Prinzip!
Leider i.m. mit nur einem Motor, da kein Platz für den zweiten ist.
Jetzt wird der Sitz fertig gebaut und der Warthog an die Federn montiert,
dann bin ich gespannt wie es sich anfühlt.
Leider i.m. mit nur einem Motor, da kein Platz für den zweiten ist.
Jetzt wird der Sitz fertig gebaut und der Warthog an die Federn montiert,
dann bin ich gespannt wie es sich anfühlt.
- JaBoG32_Tronix
- Advanced Member
- Beiträge: 947
- Registriert: 17. Okt 2014, 18:01
Re: 2DOF 360° SimPit
cool Sidd...
bei mir wird es wohl mit dem Platz etwas eng werden im Pit... muss mir da glaube noch eine andere Lösung einfallen lassen...
aber der Export und so, würde ,ich sehr interessieren...
Frage:
1. mit was machst du denn die Vibrationen im Sitz
2. bleibt der FFB auch in der Position stehen, wenn man trimmt? Also wäre für mich beim Heli fliegen wichtig...
bei mir wird es wohl mit dem Platz etwas eng werden im Pit... muss mir da glaube noch eine andere Lösung einfallen lassen...
aber der Export und so, würde ,ich sehr interessieren...
Frage:
1. mit was machst du denn die Vibrationen im Sitz
2. bleibt der FFB auch in der Position stehen, wenn man trimmt? Also wäre für mich beim Heli fliegen wichtig...
- JaBoG32_Siddharta
- Senior Member
- Beiträge: 1812
- Registriert: 17. Mai 2012, 21:39
Re: 2DOF 360° SimPit
Die Vibrationen im Sitz werden wie bei Dir, von dem Bodyshaker bereits erzeugt.
Allerdings überträgt das FFB natürlich auch Schwingungen (vor allem beim Stahl) auf den Sitz.
Bei meiner Konstruktion wirkt sich das Trimmen NICHT auf die Position oder Feedbackstärke des Sticks aus.
Allerdings wäre so etwas durchaus möglich, indem man vier (kleinere) Motoren verbaut.
Wenn Dich das Ganze interessiert, kauf Dir
- 1x Arduino Uno, dazu die Header Kabel:
https://www.amazon.de/gp/product/B00PXB ... ge_o00_s00
- den Sabertooth 2x15
- und min. 1x Bürstenmotor DC 12V, min. 80 W mit Getriebe, ca. 60rpm,
- außerdem ein lineares 10kOhm Poti
https://www.conrad.de/de/dreh-potentiom ... 50034.html
Dann unter
https://x-sim.de/software.php?lang=eng
anmelden und dort die X-Sim Software downloaden/installieren.
Und unter
https://www.arduino.cc/en/Main/Software
die Arduino Software downloaden/installieren.
Die vielen Details sollten wir dann per TS machen
Allerdings überträgt das FFB natürlich auch Schwingungen (vor allem beim Stahl) auf den Sitz.
Bei meiner Konstruktion wirkt sich das Trimmen NICHT auf die Position oder Feedbackstärke des Sticks aus.
Allerdings wäre so etwas durchaus möglich, indem man vier (kleinere) Motoren verbaut.
Wenn Dich das Ganze interessiert, kauf Dir
- 1x Arduino Uno, dazu die Header Kabel:
https://www.amazon.de/gp/product/B00PXB ... ge_o00_s00
- den Sabertooth 2x15
- und min. 1x Bürstenmotor DC 12V, min. 80 W mit Getriebe, ca. 60rpm,
- außerdem ein lineares 10kOhm Poti
https://www.conrad.de/de/dreh-potentiom ... 50034.html
Dann unter
https://x-sim.de/software.php?lang=eng
anmelden und dort die X-Sim Software downloaden/installieren.
Und unter
https://www.arduino.cc/en/Main/Software
die Arduino Software downloaden/installieren.
Die vielen Details sollten wir dann per TS machen
JaBoG32 322nd "Flying Monsters"
- JaBoG32_Tronix
- Advanced Member
- Beiträge: 947
- Registriert: 17. Okt 2014, 18:01
Re: 2DOF 360° SimPit
Ja so machen wir das, aber vorher muss ich erst mein HUD Export bauen, der Export vom HUD geht schon mal und ich habe es schon auf die Decke mit Projektor projektiert. Jetzt muss ich nur noch mit der Frenzel Linse und dem Abstand und dem Winkel der Projektion experimentieren, aber vom Grundsatz funktioniert das sehr gut und ist mega cool, bestimmt auch was für dein Pit...
- JaBoG32_Siddharta
- Senior Member
- Beiträge: 1812
- Registriert: 17. Mai 2012, 21:39
Re: 2DOF 360° SimPit

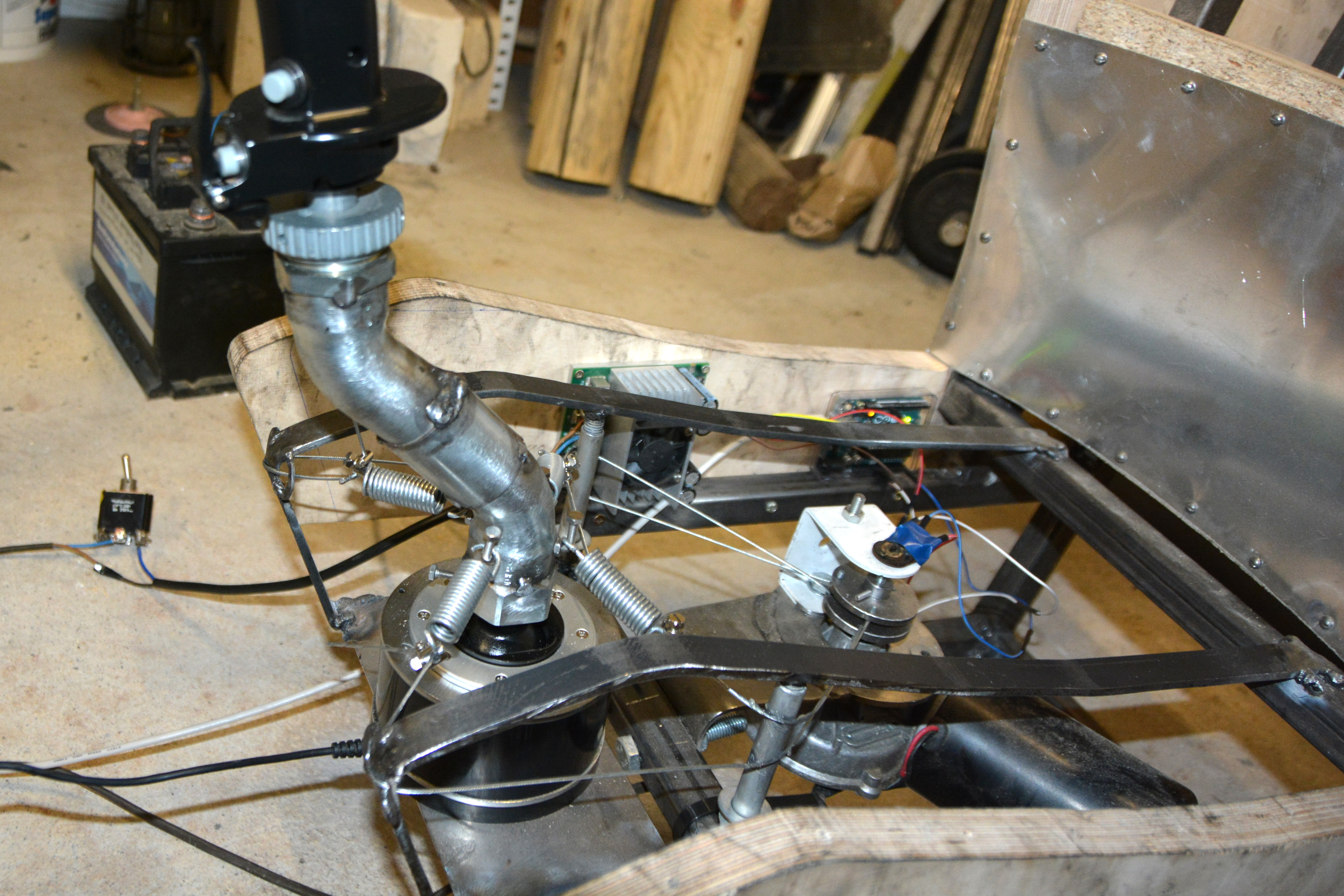

Update: Force Feedback funktioniert jetzt!
https://dl.dropboxusercontent.com/u/110 ... og-FFB.mp4
Der Effekt sieht im Video seicht aus...is es aber nicht
Mit einer Hand kriegt man den Stick bei 4g kaum ans maximum.
Beim Stall seht Ihr wie die 3mm Motorhalterung einfach hoch gebogen wird.
Das passiert nur in dem Video, weil der Motor normalerweiße mit der Sitzfäche oben verschraubt ist.
Was noch Probleme bereitet:
- Der Stick ist ziemlich nach vorne gebogen damit genug Abstand zum Körper da ist.
Das bewirkt beim puschen der X Achse (Ailerons) ein Drehmoment auf der Z- Achse an der Warthog Basis.
Und ich glaub der Warthog ist genau da empfindlich...deshalb fahre ich das FFB i.m. nur mit 50% Leistung bis ich da eine besser Lösung habe.
- Das FFB Signalumsetzung ist sauber und sehr schnell, aber die starken Federn samt mech. Seilaufhängung bewirken eine Verzögerung von ca. 0,2 sek.
Das merkt man. Um das Auszugleichen versuche ich das Signal mit dem Integral Regler (PID) vor zu verstärken...tricky....Feinschliff eben.
- Die Stärke vom FFB Signal ist abhängig von den Gs und Aero-Belastungen am Flugzeug. Eine A-10C mit max. 4G ist relativ leicht zu steuern,
bei der F-15C krieg ich nichts mehr auf die Reihe, weil alles so brutal schwer geht.
Also muss ich noch min. drei unterschiedliche Profile anlegen, um das anzugleichen.
Frage dazu an die RL Piloten:
Wo braucht man mehr Kraft am Stick - maximum Pitch ziehen oder maximum Banken (bzw. beim turn max. gegenlenken)?
Mir ist klar das das auch vom Muster abhängig ist, mir geht es nur um die Tendenz.
Grundsätzlich ist das Ganze ein völlig neues Gefühl: Das fliegen will neu gelernt werden - plötzlich muss man arbeiten und der Stick macht anfangs gefühlt was er will.
Ich regiere träger und trau mich viel weniger puschen. Aber auf der anderen Seite eine wunderbare Sicherheit das Flugzeug und das Maximum zu spüren, besonders bei der L-39.
https://dl.dropboxusercontent.com/u/110 ... og-FFB.mp4
Der Effekt sieht im Video seicht aus...is es aber nicht
Mit einer Hand kriegt man den Stick bei 4g kaum ans maximum.
Beim Stall seht Ihr wie die 3mm Motorhalterung einfach hoch gebogen wird.
Das passiert nur in dem Video, weil der Motor normalerweiße mit der Sitzfäche oben verschraubt ist.
Was noch Probleme bereitet:
- Der Stick ist ziemlich nach vorne gebogen damit genug Abstand zum Körper da ist.
Das bewirkt beim puschen der X Achse (Ailerons) ein Drehmoment auf der Z- Achse an der Warthog Basis.
Und ich glaub der Warthog ist genau da empfindlich...deshalb fahre ich das FFB i.m. nur mit 50% Leistung bis ich da eine besser Lösung habe.
- Das FFB Signalumsetzung ist sauber und sehr schnell, aber die starken Federn samt mech. Seilaufhängung bewirken eine Verzögerung von ca. 0,2 sek.
Das merkt man. Um das Auszugleichen versuche ich das Signal mit dem Integral Regler (PID) vor zu verstärken...tricky....Feinschliff eben.
- Die Stärke vom FFB Signal ist abhängig von den Gs und Aero-Belastungen am Flugzeug. Eine A-10C mit max. 4G ist relativ leicht zu steuern,
bei der F-15C krieg ich nichts mehr auf die Reihe, weil alles so brutal schwer geht.
Also muss ich noch min. drei unterschiedliche Profile anlegen, um das anzugleichen.
Frage dazu an die RL Piloten:
Wo braucht man mehr Kraft am Stick - maximum Pitch ziehen oder maximum Banken (bzw. beim turn max. gegenlenken)?
Mir ist klar das das auch vom Muster abhängig ist, mir geht es nur um die Tendenz.
Grundsätzlich ist das Ganze ein völlig neues Gefühl: Das fliegen will neu gelernt werden - plötzlich muss man arbeiten und der Stick macht anfangs gefühlt was er will.
Ich regiere träger und trau mich viel weniger puschen. Aber auf der anderen Seite eine wunderbare Sicherheit das Flugzeug und das Maximum zu spüren, besonders bei der L-39.
JaBoG32 322nd "Flying Monsters"
